概述

1．1简介

FT-AA-FT/RCLD1-S1-BG4光端机是专门为CameraLink及控制数据在单模光纤上远距离、无失真传输而设计。

FT-AA-FT/RCLD1-S1-BG4光端机支持将超高速工业相机、高速图像帧捕获器、机械视觉及运动控制系统、高清晰度摄像机、盘算机图像视觉收罗系统、工业自动化制造历程监控系统、体育运动剖析装备、平板显示器测试系统、铁轨及路面检测装备被、交通流量监测仪器、3D动漫动画合成与制作、医学CT或核磁共振影像系统、雷达声纳、军事及航空航天影像系统或任何视频源输出的CameraLink信号长距离传输到远端，从而突破了CameraLink只能用短距离电缆传输的限制，大大延伸了CameraLink的应用规模和毗连距离，使得CameraLink广域撒播、宣布和共享成为可能。支持CameraLink V2.0标准，支持Base/Medium/Full等种种区分率下的高清数字影像，最大85/125MHz像素时钟，带宽可达10Gbps。CameraLink接口内置超强的自动平衡和时钟重准时功效，使得画面清晰稳固，无任何细小颤抖。提供422数据接口，利便CameraLink装备的云台、雨刷、加热器、控制报警信号、红外补光和控制键盘、硬盘录像机、存储装备及图像视频软件控制系统以及光纤两头的数据收罗装备、现场自动化控制装备、远端？亍⒁２狻⒁Ｐ抛氨傅染傩谢チㄑ痘蚩刂。

FT-AA-FT/RCLD1-S1-BG4光端机使用全工业级宽温度规模设计，同时由于使用光纤作为传输介质，因此性能卓越，耐高温、严寒，可以有用的避免强电磁波辐射滋扰、雷电攻击和电源浪涌，通讯质量稳固、可靠。

FT-AA-FT/RCLD1-S1-BG4光端机已经普遍应用在都会、工业园及开发区、州里墟落及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、都会治理公交BRT及公用设施、海岛港湾码头、大坝及河流水利、山林公园、旅游景物区、燃煤气自来水及污水处置惩罚、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、情形监测和；ぁ⑽锪按笫莼靠刂浦行摹⒐ひ底远远刂萍笆菔章蕖⒒等思笆泳蹩刂啤⒋屑爸葱衅髟硕刂啤⒁窖в跋瘛⑹悠悼墒泳刍帷⒋昂胶Ｔ耸洹⒑Ｉ霞八伦饕导白晏骄教ā⒐参渚斡氨叻郎谒⒑娇蘸教旌叫小⒕掠厣枋⑽淦髯氨敢贫匠导白髡街富雍脱菹暗鹊攘煊虻陌卜朗悠导嗫亍⑼枷翊浜褪章薮娲⒎址ⅰ⑹悠稻刍帷⒂跋翊χ贸头？刂葡低持。

1．2 手艺指标

手艺标准：

1．3 服务与有限责任包管

1、维修服务

（1） 当你需要本公司提供服务时，请先与外地署理商或经销商取得联系，他们会安排一切维修服务事项。若是你一时不利便或无法和本公司的署理商和经销商取得联系时，请先与本公司联络，并遵照流程将装备寄回。使用者必需肩负单程的运保用度，回程运费则由本公司支付。

（2） 使用者寄送维修时请详细说明故障征象，附齐相关配件，并注明寄件人、联系电话、地点，以便维修作业。

2、若该产品凌驾保修限期或因不正常操作引起的故障，本公司将酌情收取质料费及维修用度。

3、有限责任包管

  （1）  本公司对其产品直接用户提供保修期有限责任包管。以出货当日算起，保修限期内若因制造和质料因素所造成的产品缺陷，本公司将免费提供修复服务。

  （2）  本公司在包管下所肩负的责任，只限于本公司或其指定的维修站内举行免费维修，并由本公司判断该缺陷是否属于原始缺陷。

4、若是使用者自动更改该产品内部设计，包括软件更新则岂论该产品是否仍属保修期内，本公司一律不肩负保修责任。

5、本产品需外接使用交流220V电源，此电压为高压危险电压，需专业职员装置。

6、本产品为光通讯装备，光接口发出的光为激光，用户切不可直视秃顶，激光会损伤视网膜。

7、本产品为电子产品，恒久事情在湿润、酸、碱、雾情形下会降低寿命。

8、本产品如从高空跌落或经受强攻击会损坏。

装置与面板说明

2．1 翻开包装

    在翻开装备包装后请先检查所隶属的零配件是否齐全，若是不全请连忙与本公司的经销商和署理商联系。

    完整包装包括下列各项：

★  发射机、吸收机各一台

★  FT-AA-FT/RCLD1-S1-BG4使用手册一本

若是产品在运送历程中有任何损坏情形，请与本公司的经销商或署理商联络。

2．2接口说明

FTCMERALINKD2-V11为发射机，FRCMERALINKD2-V11为吸收机

MDR-26 :  CameraLink接口，接口界说如下：

DB9 :  双向422数据接电源接口，接口界说如下：

FIB :  光纤接口（发射机：TX1351nm RX1371nm；吸收机：TX1371nm RX1351nm）

指示灯说明：

POW: 电源指示灯 电源输入正常时，指示灯亮

FIB: 光纤链路指示灯 光纤链路正常时，指示灯不亮

V: CameraLink指示灯 有信号时，指示灯亮

D:  RS422数据指示灯 当有数据传输时，指示灯闪灼

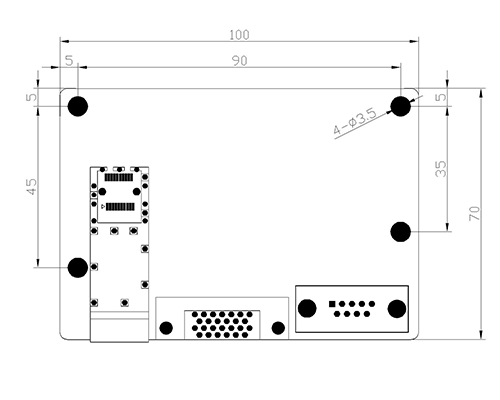

2．3 线路板尺寸
